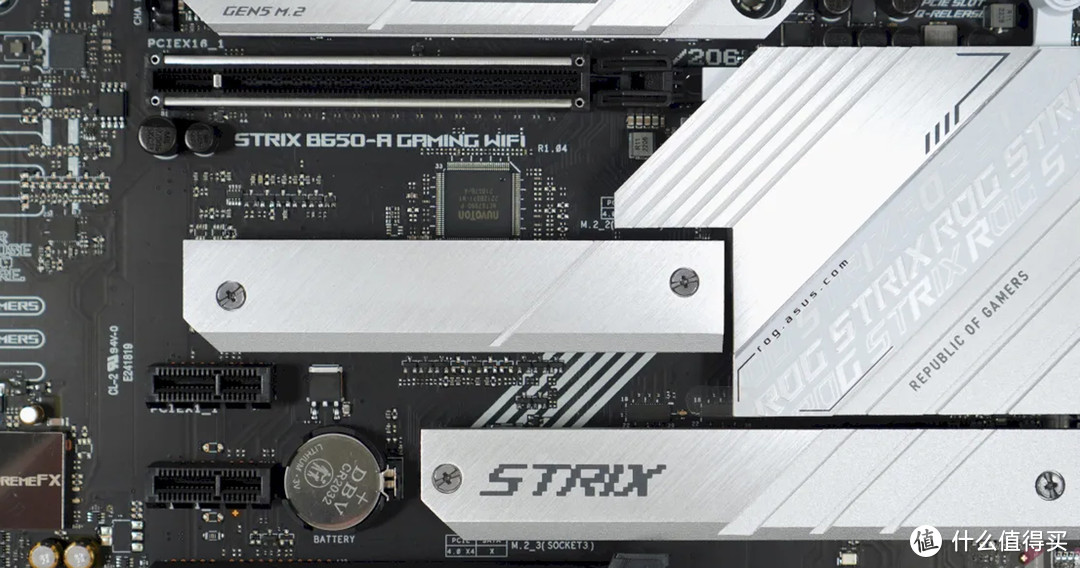

散热器中使用银白色的主板并不多处理器是不是cpu，华硕ROG STRIX B650-A WIFI就是其中之一，与竞争对手不同的是，它们在很多设计中都加入了白色元素，整体水平更加鲜明，虽然PCB仍然以黑色为主，但它仍然可以给喜欢浅色外观的用户多一个选择。

罗格·思瑞克斯A

WIFI 这个系列经历了几代的演变，而现在的 ROG STRIX A 不仅好看，还跟上了很多 Q-，更具未来感，而且这一代的材质和规格更高，是少数提供 PCI-e 5.0 X4 SSD 支持的 B650 主板之一，银白色的金属散热器下隐藏着什么好材料？我看看。

-吹雪主板支持/7600X（/）1999元京东买

包装及配件介绍

外包装

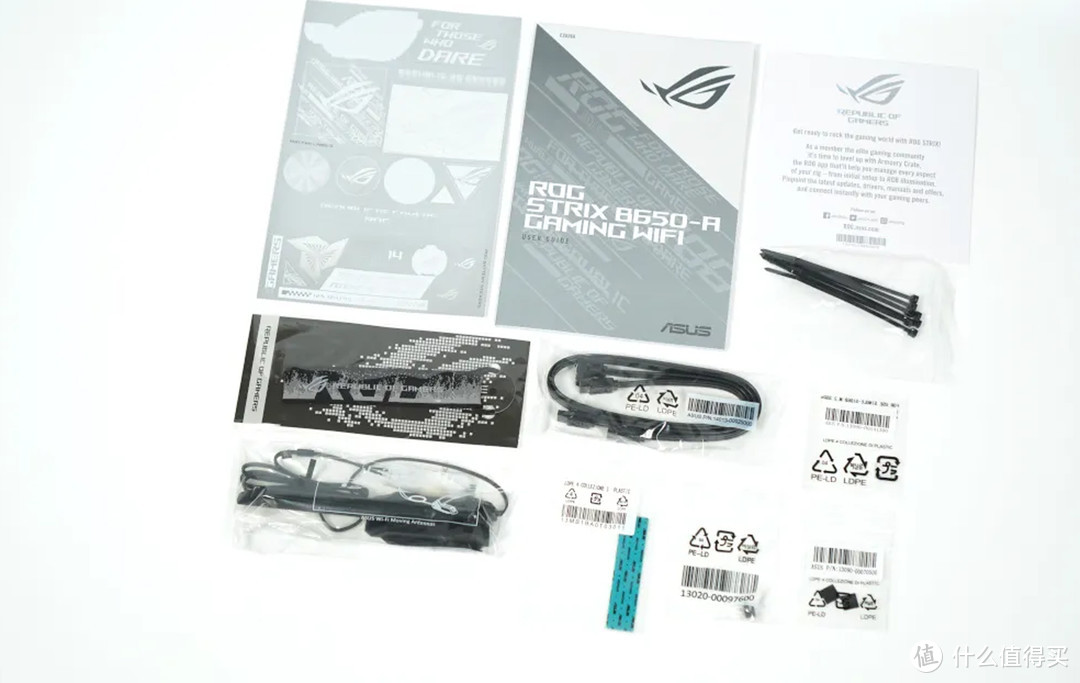

配件包括 1 个 ROG STRIX 贴纸、1 个手册、1 个 ROG

思瑞克斯感谢卡、1 根扎带、1 根 ROG 钥匙圈、2 根 SATA 线缆、3 根 M.2 橡胶内饰、1 个 M.2 Q-LATCH、1 个 M.2 热敏贴纸、1 根扩展 Wi-Fi 天线。

主板外观介绍

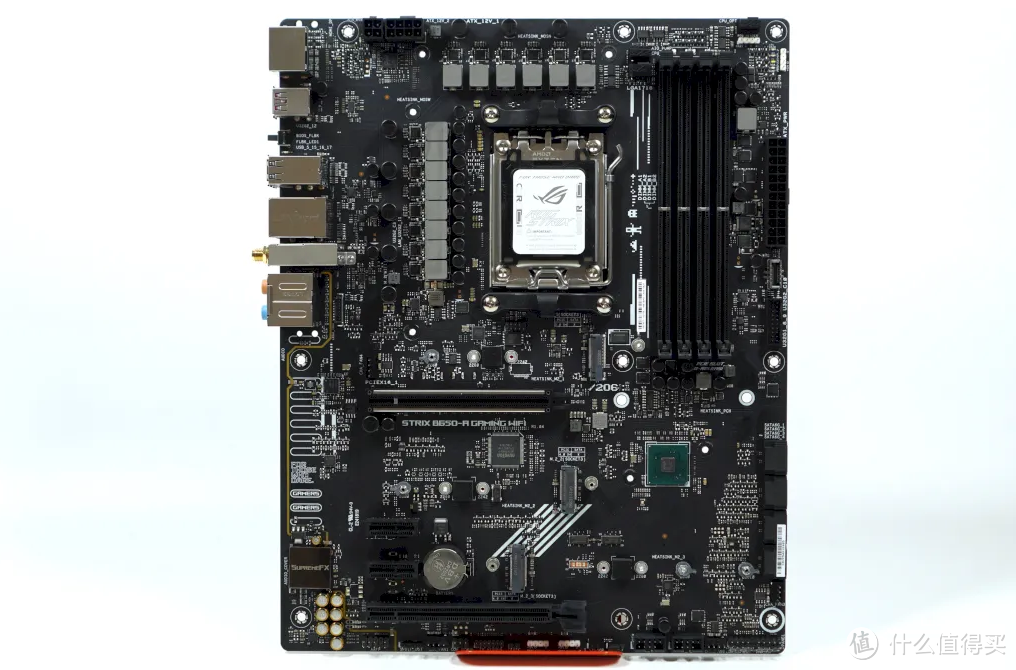

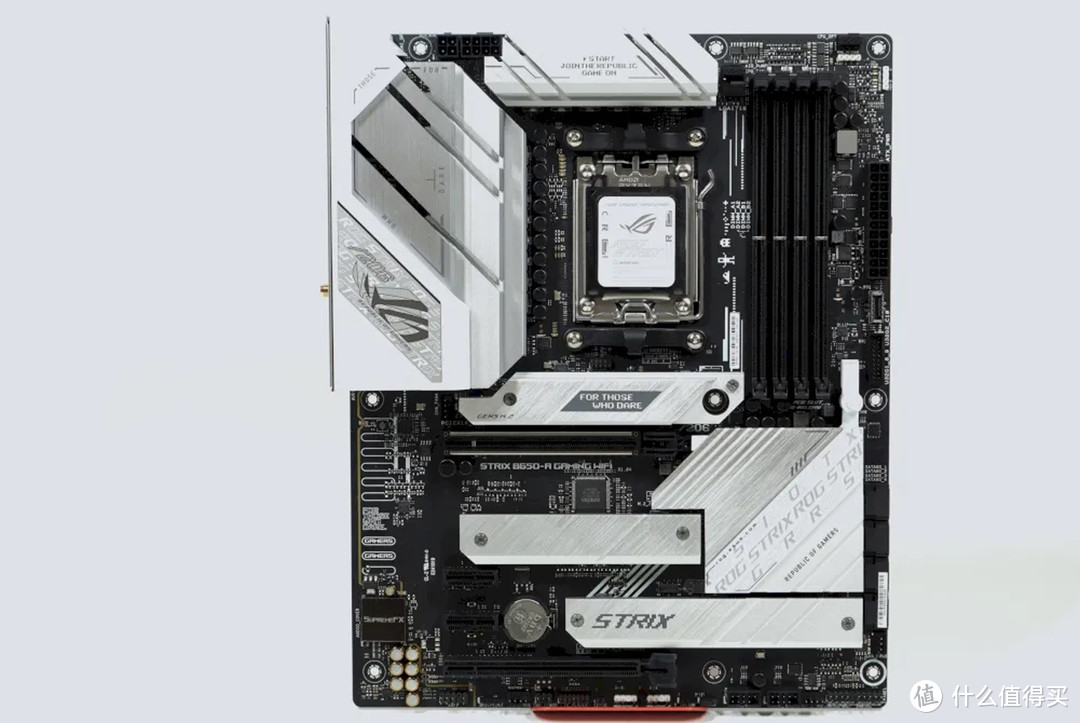

主板正面的白色设计元素主要来源于I/O塑料装甲、Q-元件、芯片组散热片上方的塑料装饰贴片，以及PCB上的白色印刷文字和图形。

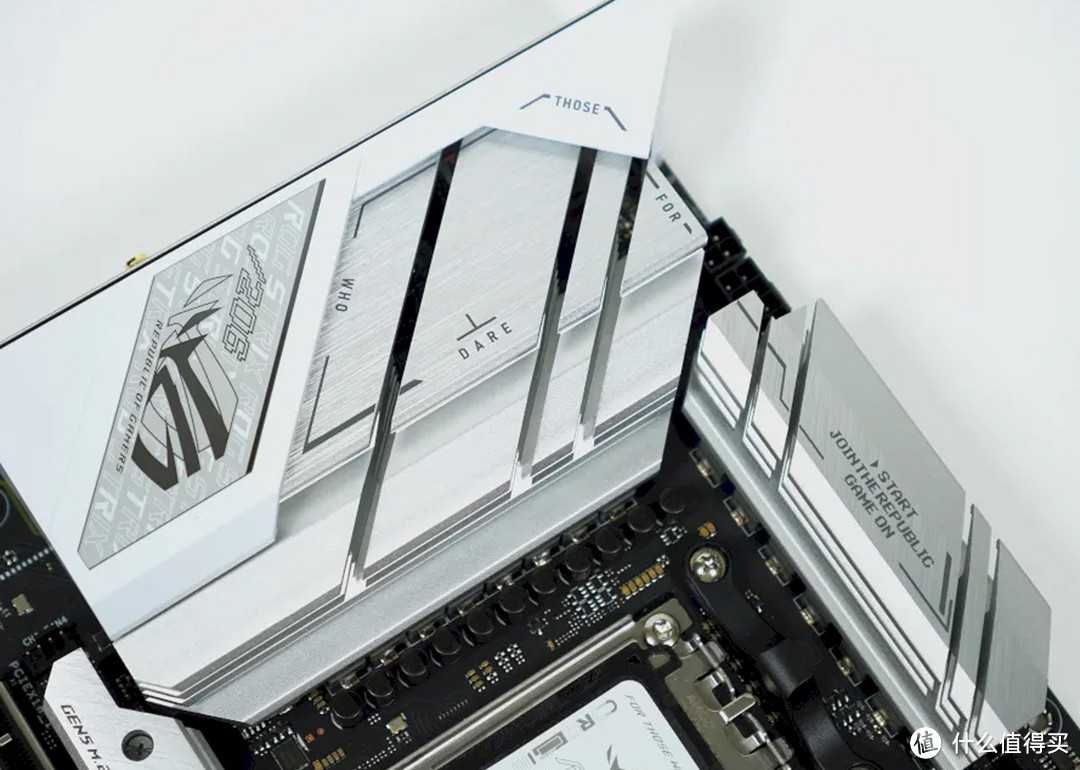

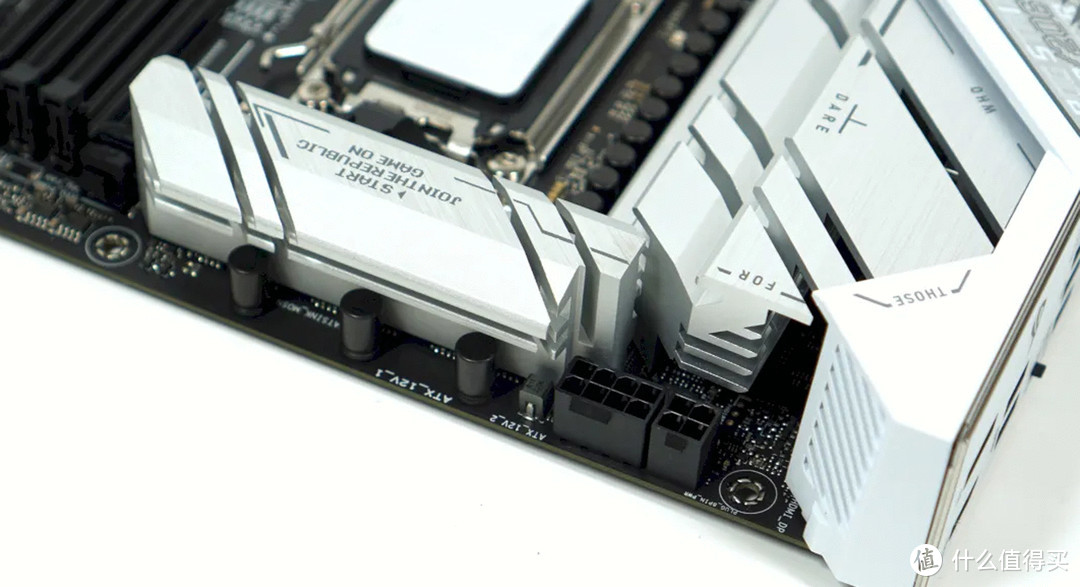

I/O 装甲为电源散热器提供切口，以允许机箱内的气流通过鳍片。电气域的文字部分会发光，底部有一个小PCB，通过电线连接到主板。左侧电源散热器和I/O装甲表面印有“致敢者”，上部电源散热器表面有3行，分别是游戏、加入、启动。华硕将吃豆人的经典页面与ROG STRIX的概念混合在一起，仿佛传达了.

AM5 中央处理器插槽

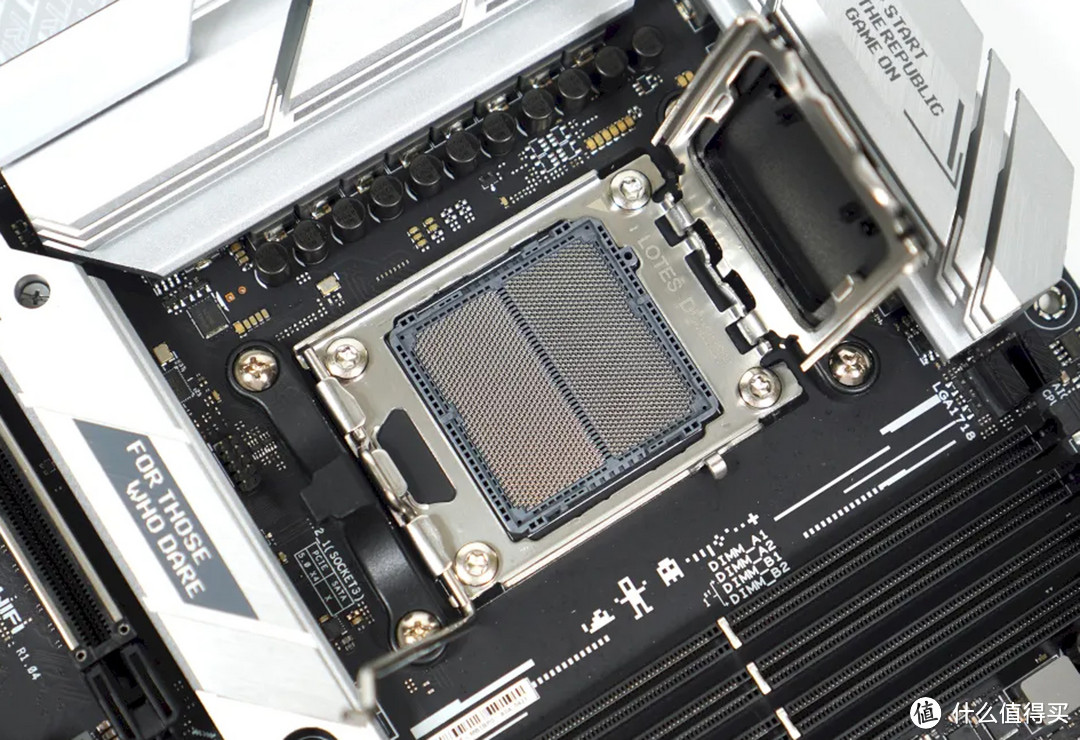

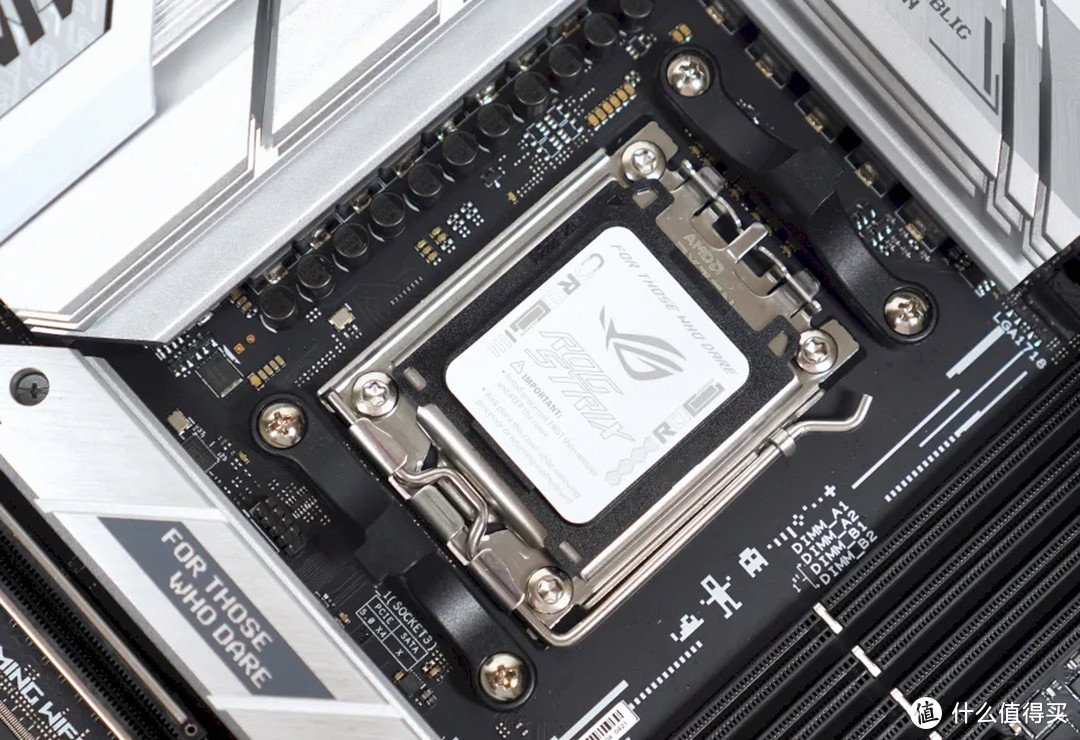

AM5 的全新 CPU 插槽 LGA 1718 满足更高的 CPU 功耗和更快的 PCI-e 5.0 和 DDR5 技术，在插槽背面增加了大量 MLCC 片式电容器。

DDR5

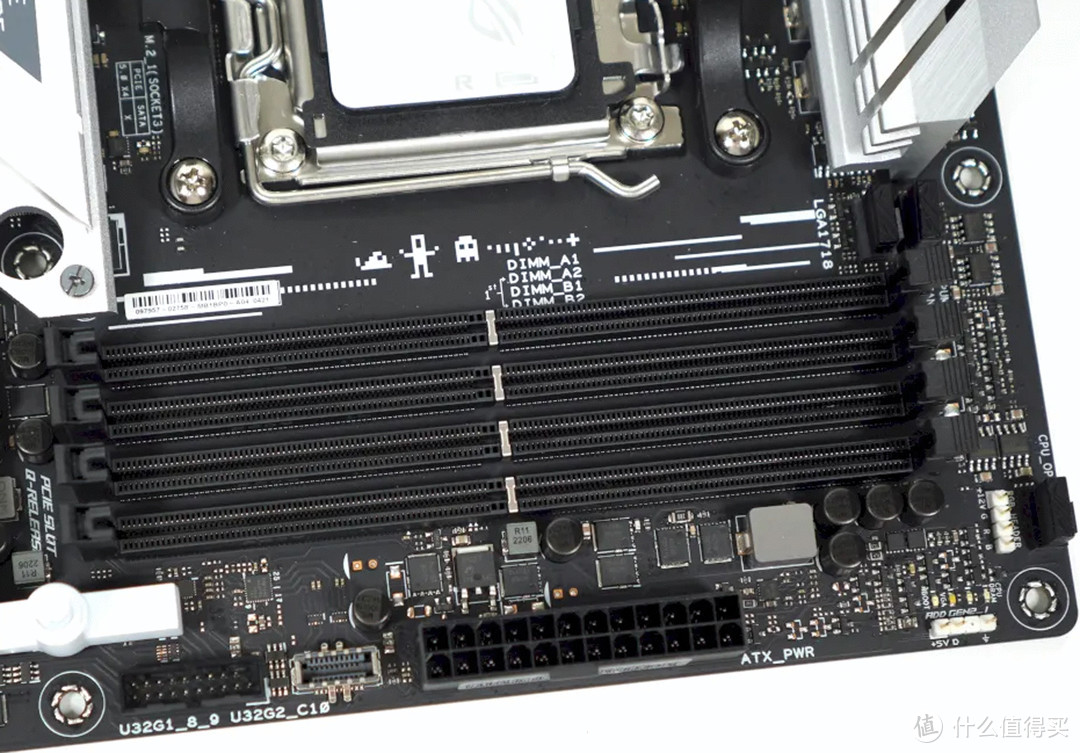

支持XMP、DOCP、EXPO、AEMP技术，为用户提供完整的DDR5超频支持，在插座旁边添加吃豆人图案，为PCB板增添了不少乐趣。

电源输入

采用 EPS 8 引脚 + 4 引脚输入设计，并由 1 个小型电感器辅助。

PCI 插槽

由 CPU 供电，最高支持 PCI-e 4.0 X16，采用 SMD X16 金属插槽，并采用 Q 快速释放设计。

由 B650 芯片组提供，支持高达 PCI-e 4.0 X1 和穿孔 X1 插槽。

由 B650 芯片组提供，支持高达 PCI-e 4.0 X1 和穿孔 X1 插槽。

由 B650 芯片组提供，支持高达 PCI-e 4.0 X4，带有穿孔 X16 插槽，带宽与M2_3共享。

M.2 插槽

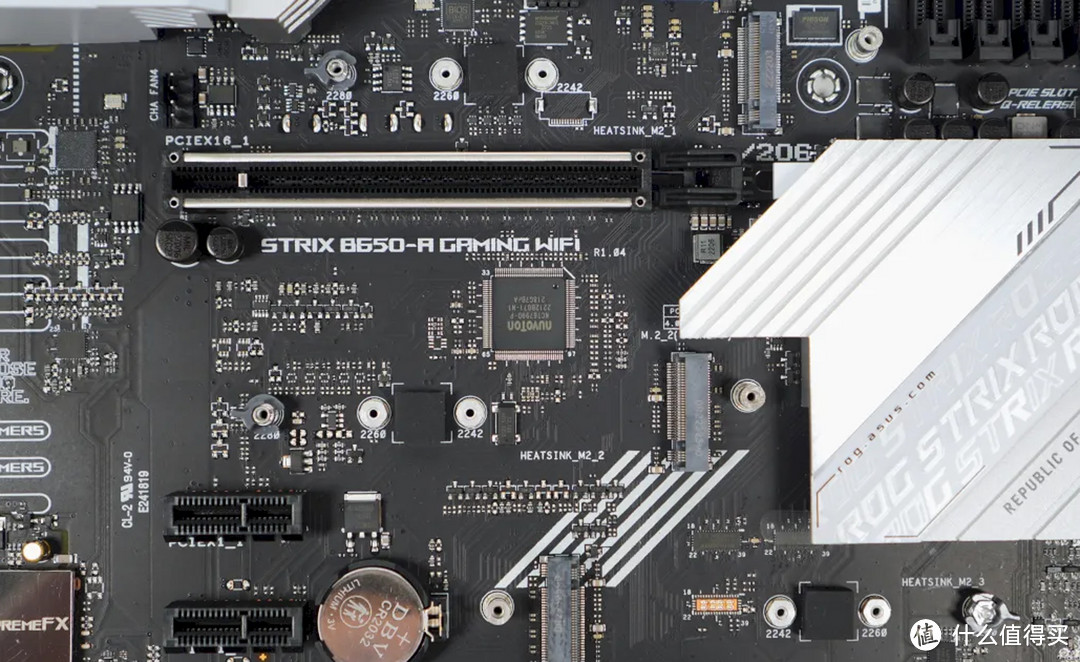

M2_1 CPU 提供，最高支持 PCIe 5.0 x4，兼容 2242、2260、2280 规范，使用 Q-LATCH 固定，并配有单独的金属散热器。

M2_2 CPU 提供，最高支持 PCI-e 4.0 X4，兼容 2242、2260、2280 规范，使用 Q-LATCH 固定，并具有单独的金属散热器。

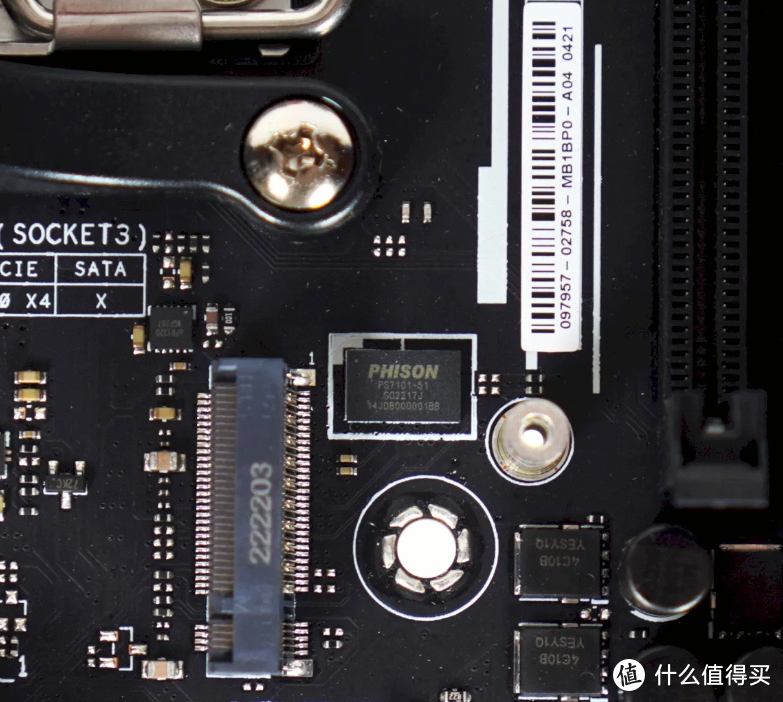

M2_3 由 B650 芯片组提供，最高支持 PCI-e 4.0 x4，兼容 2242、2260、2280、22110 规范，使用 Q-LATCH 进行保护，并具有单独的金属散热器。

M2_3的 PCI-e 通道与 共享。

萨塔

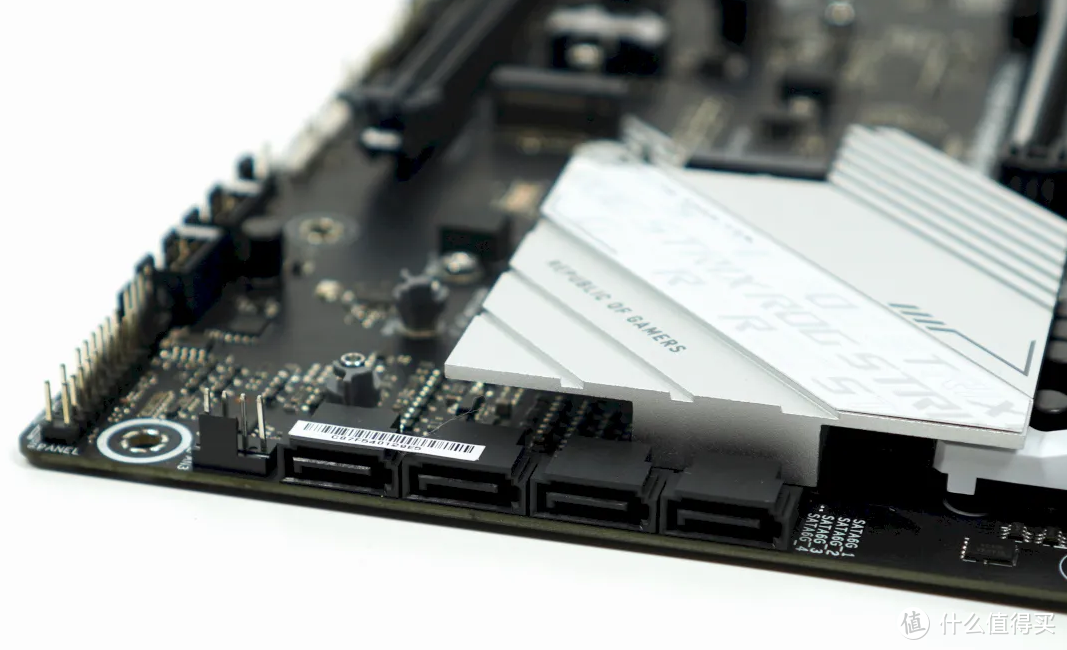

所有四个SATA III端口均由B650芯片组提供，并支持SATA RAID。

华硕Q-小帮手

不同颜色的Q-LED指示灯可帮助用户快速找到故障源。

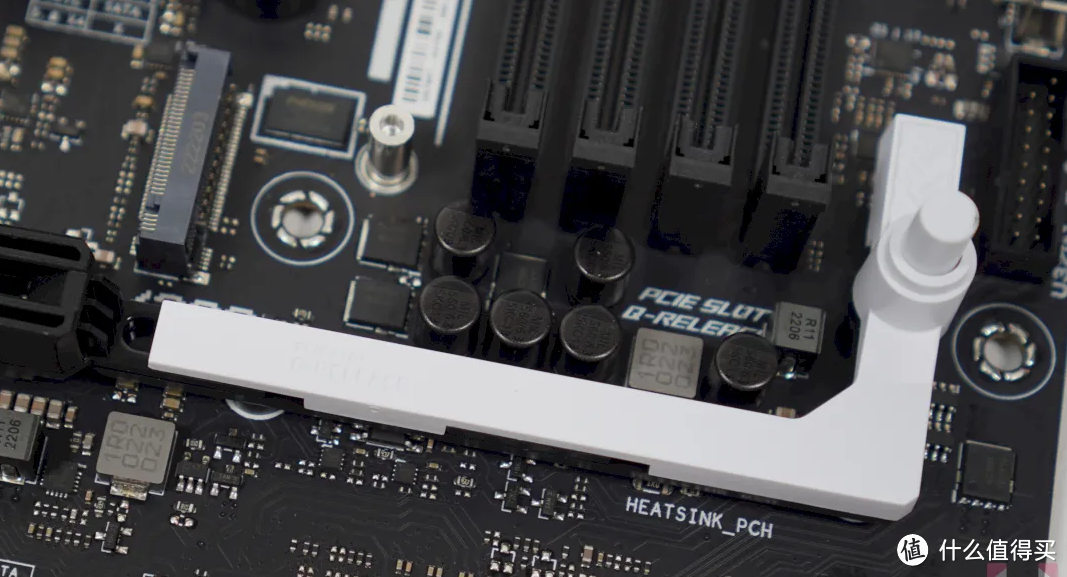

第二代Q-一键释放显卡的设计改进了显卡插槽标签的拉动方式，标签从上下按下改为左右平行移动解锁显卡。

DDR5 插槽使用 Q-DIMM处理器是不是cpu，仅在主板外边缘附近的末端采用单面卡舌设计。

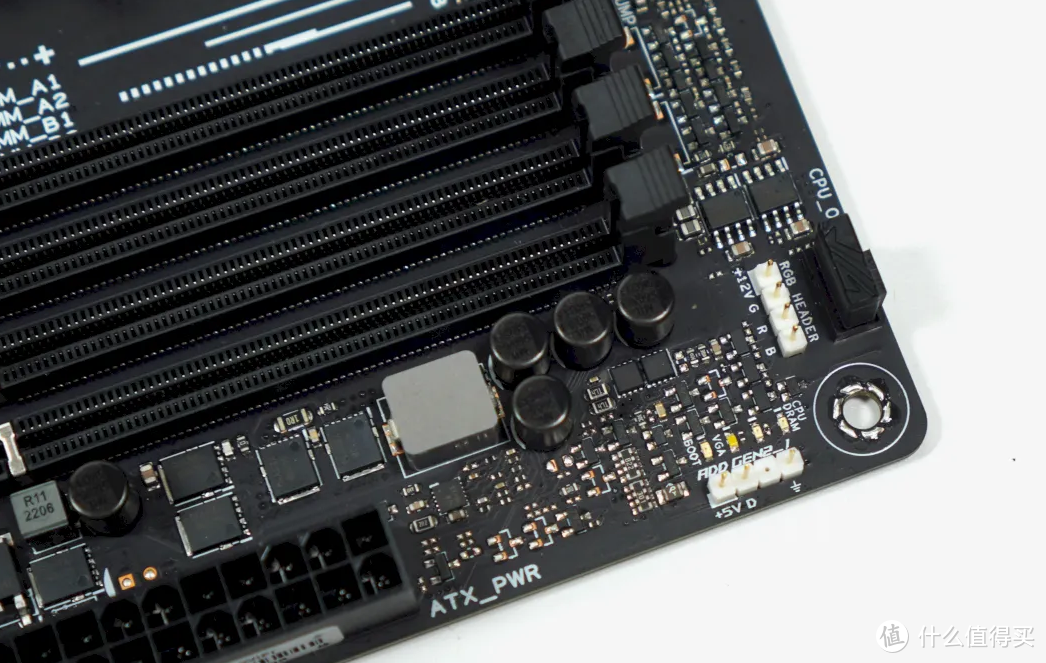

在 DDR5 插槽附近，有 3 个 PWM 4 引脚盖，不确定有什么特殊注意事项。

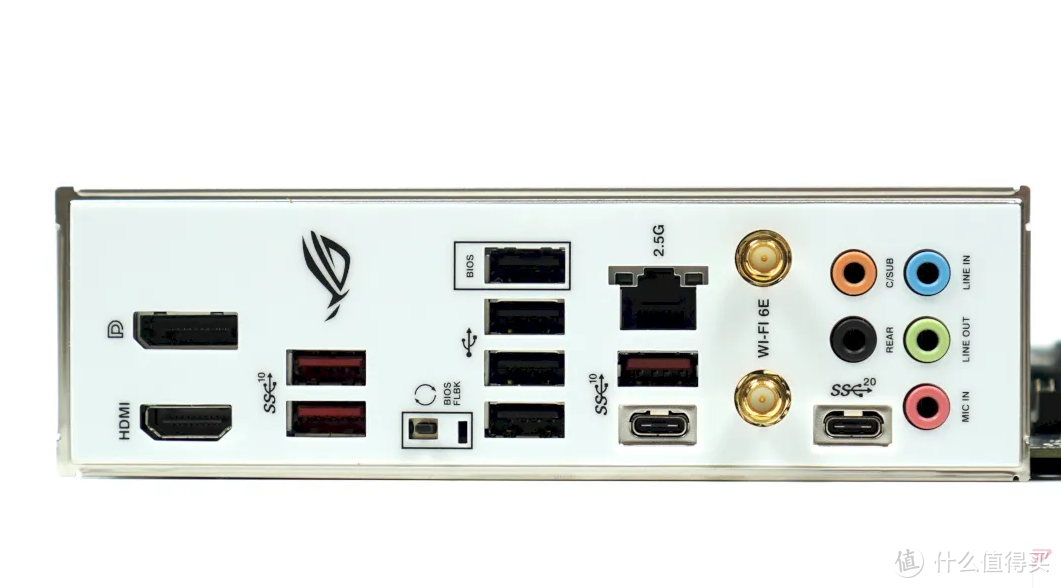

I/O 反向输出

1 x HDMI 2.11

端口 1.4

3 个 USB 3.2 第 2 代 A 型

1 个 USB 3.2 代 2 型 C 接口

1 个 USB 3.2 代 2X2 C 型

4 个 USB 2.0 A 型端口

1 个 2.5Gbps 有线网络接口

1套无线网络Wi-Fi天线

5 个音频端口

1 个 BIOS 按钮

主板拆卸简介

这

电源散热器侧面有多层切割以增加表面积，考虑到AM5 ZEN4的功耗水平，华硕没有添加导热铜管是可以理解的。B650芯片组有一个稍厚的散热贴片来保护芯片组，新一代Q-不再看到拉动卡扣的电缆。

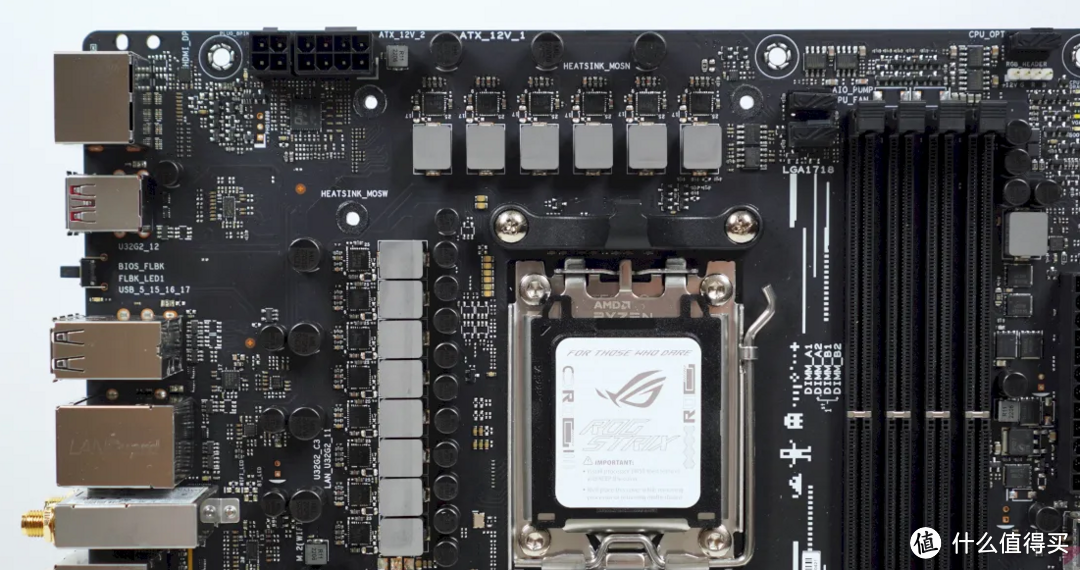

EPS 8-PIN+4-PIN输入，带1个小电感，其次是12+2+1电源模块向CPU供应各种电压，主要的固态电容是台湾宇邦MIL系列（5000小时）。

主电源模块

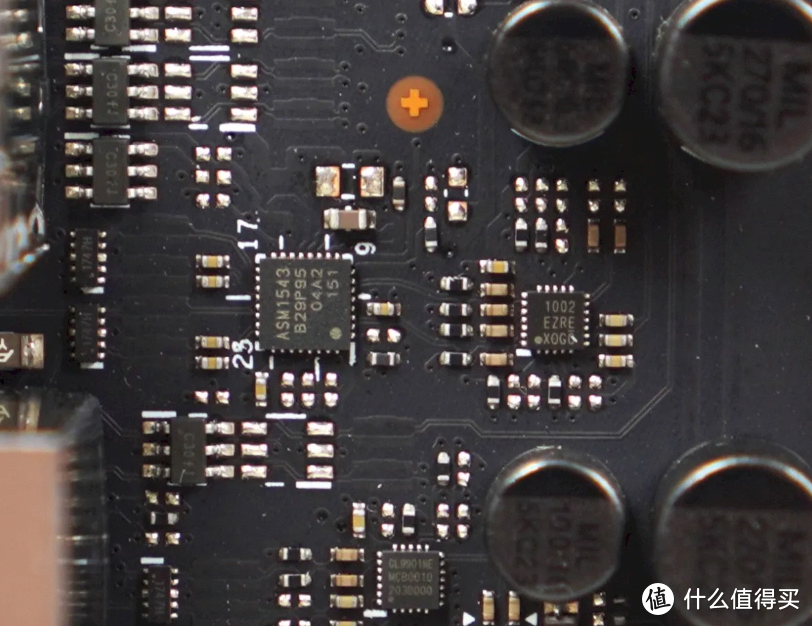

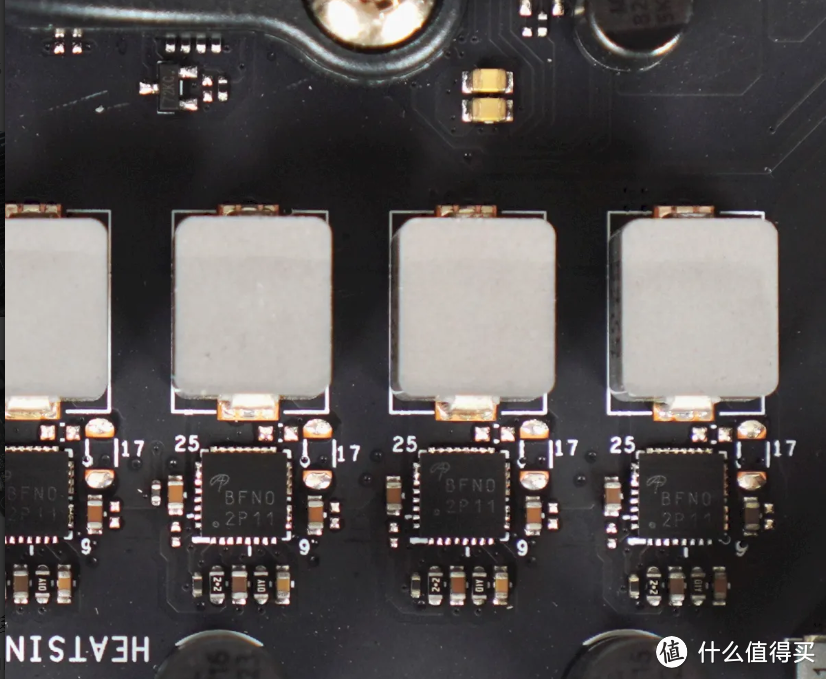

14 个 ALPHA & OMEGA （BFN0） 60A DrMOS 供电模块，其中 12 个为 CPU 提供 VCORE，2 个为 CPU 提供 VSOC。

PWM 供电控制器

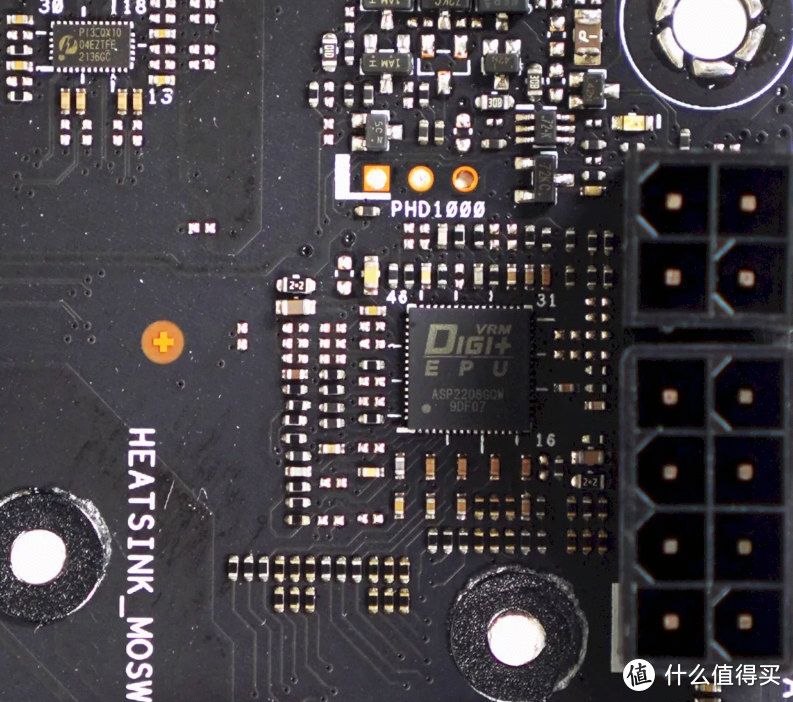

华硕自己的定制版本 DIGI+ EPU 通过集成的功率级架构控制 12 个负责 VCORE 的电源模块，具有 6 + 2 PWM（）。

VMISC

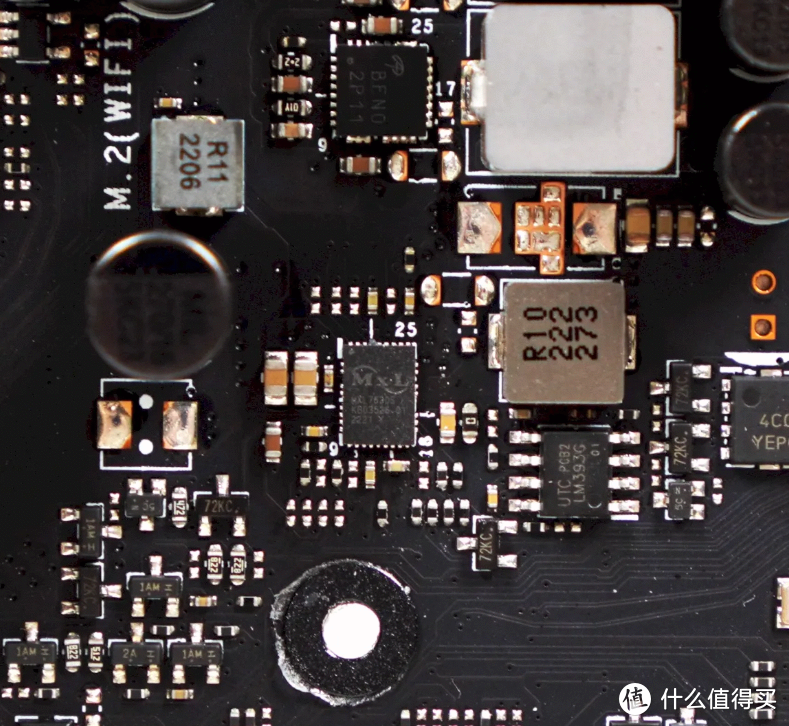

MISC 是 AM5 SVI3 的新电压，具有 PWM 控制和来自 30A 集成电源控制器的电流输出。

VCCIO MEM S3

这个电压主要与DDR5内存超频有关，也转换了VDDP（也与DDR5有关）。

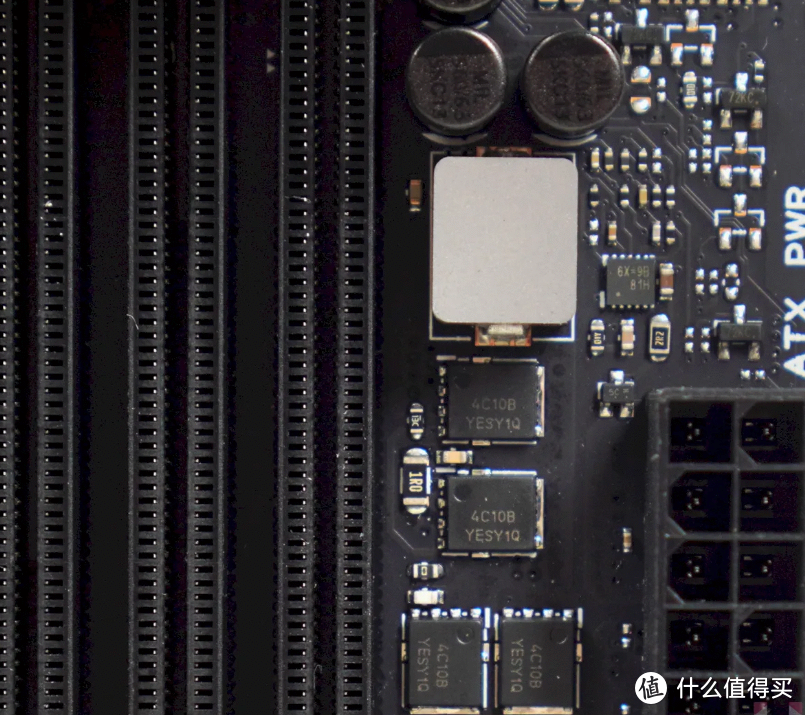

1 （6X=） 芯片，PWM 单相降压控制器，管理 2 开和 2 关共 4 个分立电源模块 ON-SEMI 4C10B， N。

USB

1个芯片，为TYPE-C的I/O提供TYPE-C控制器功能，负责CC逻辑控制的相关处理。

1个芯片为I/O上的TYPE-C提供继电器功能，确保信号传输稳定完整。

1个芯片为I/O上的TYPE-A提供继电器功能，以确保稳定完整的信号传输。

似乎没有PD 3.0芯片

1个芯片，为前置TYPE-C提供TYPE-C控制器功能，负责CC逻辑控制相关处理。

1个芯片为前置TYPE-C提供中继功能，确保信号传输稳定完整。

1 个芯片，作为 USB 2.0

HUB，最多可扩展 4 个下行 USB 2.0 和 1 个上行 USB 2.0。这用作前置 USB 2.0 2.0，用于 2 个 USB 2.0 9 PIN码，总共 4 个下行

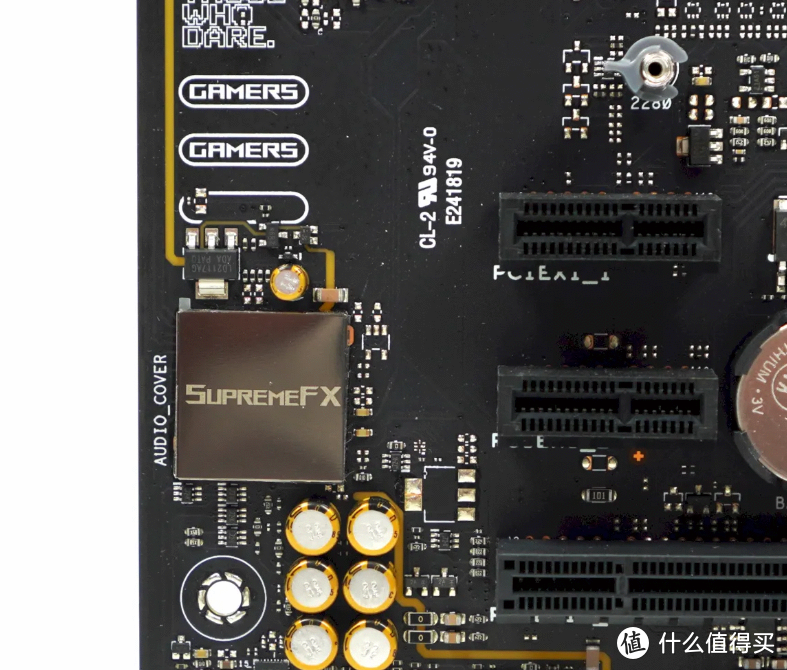

它采用ALC 4080编解码器编码解码处理器芯片，具有1个放大器芯片AMP，多个日本音频效果电容器和1个UTC 1A LDO。

网络

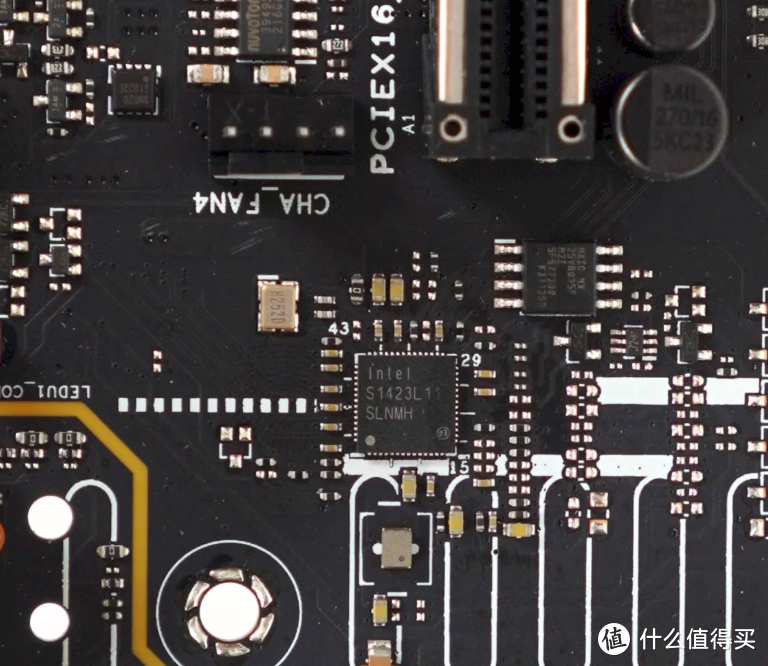

1 个英特尔 I225-V （SLNMH B3） 2.5Gbps 有线网络控制器芯片，在 I/O 上提供 1 个 2.5Gbps RJ45 接口。

阿德

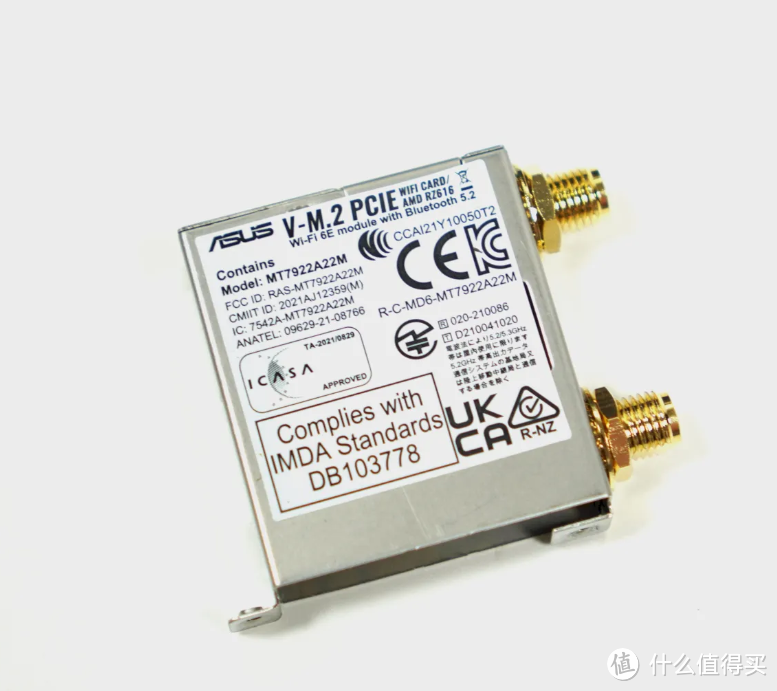

RZ616 WIFI 6E和BT5.2模块，AMD合作开发的新模块。

PCI-e 芯片

1 个能够切换 PCI-e 5.0 的芯片

x2 通道，而内置的中继功能可确保信号不会因线路长度而失效，用于为 PCI-e 5.0 x4 M.2 （M2_1） 提供中继功能。

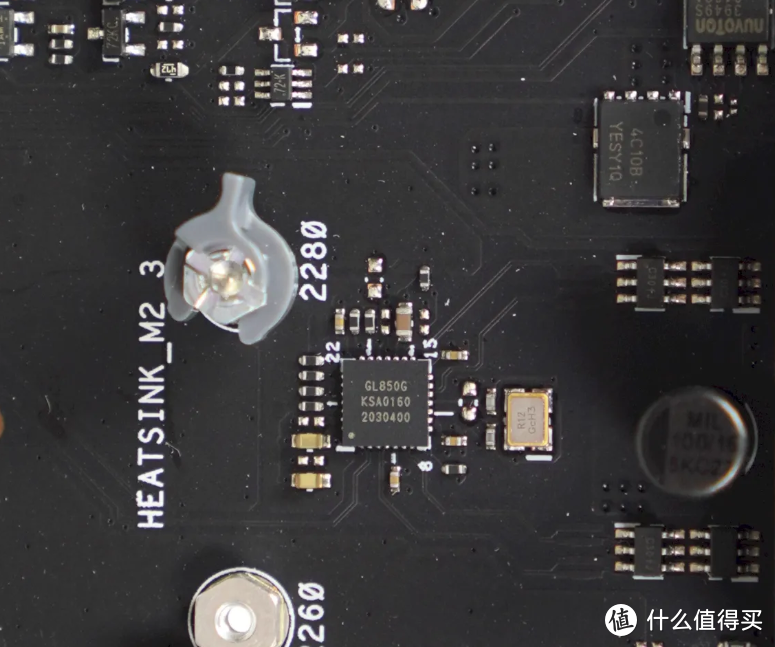

2 个芯片，每个芯片能够切换 PCI-e 4.0 x2 通道。它用作 PCI-e 4.0 x4 通道，用于在 B650 芯片组提供的M2_3之间切换。

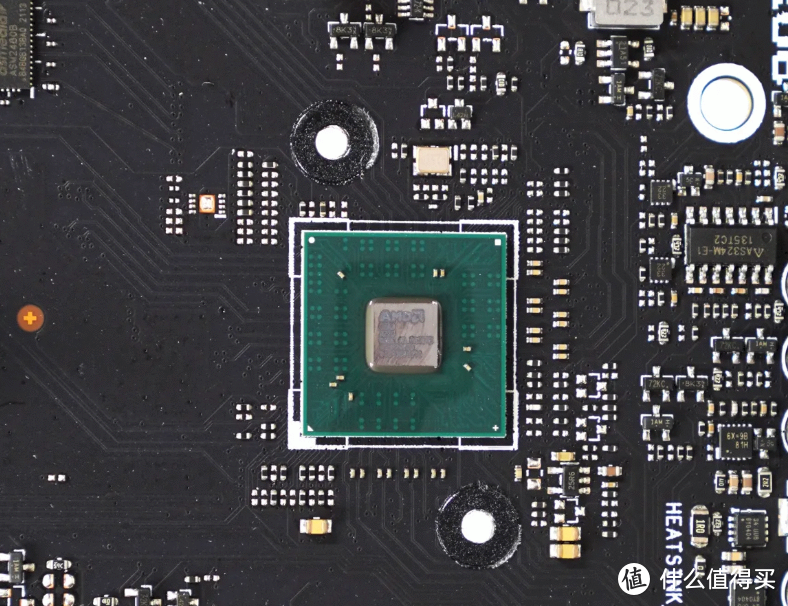

B650芯片组

AMD AM5 B650 芯片组总共提供 12 个 PCI-e 通道、8 个 PCI-e 4.0 通道和 4 个 PCI-e 3.0 通道或 4 个 SATA。B650 提供 6 个 USB 和 6 个 USB 2.0，并作为 PCI-e 4.0 X4 上行链路连接到 AM5 CPU。

在ROG STRIX B650-A WIFI上，12个PCI-e通道的分配应为：

4 个 SATA（占用 PCI-e 3.0 x4）。

M2_3或（共同占用 PCI-e 4.0 x4）。

2.5G 有线网络（占用 PCI-e 4.0 x1）。

Wi-Fi 6E（PCI-e 4.0 x1 占用）。

1 个 PCI-e X1 插槽（占用 PCI-e 4.0 x1）。

1 个 PCI-e X1 插槽（占用 PCI-e 4.0 x1）。

其他芯片

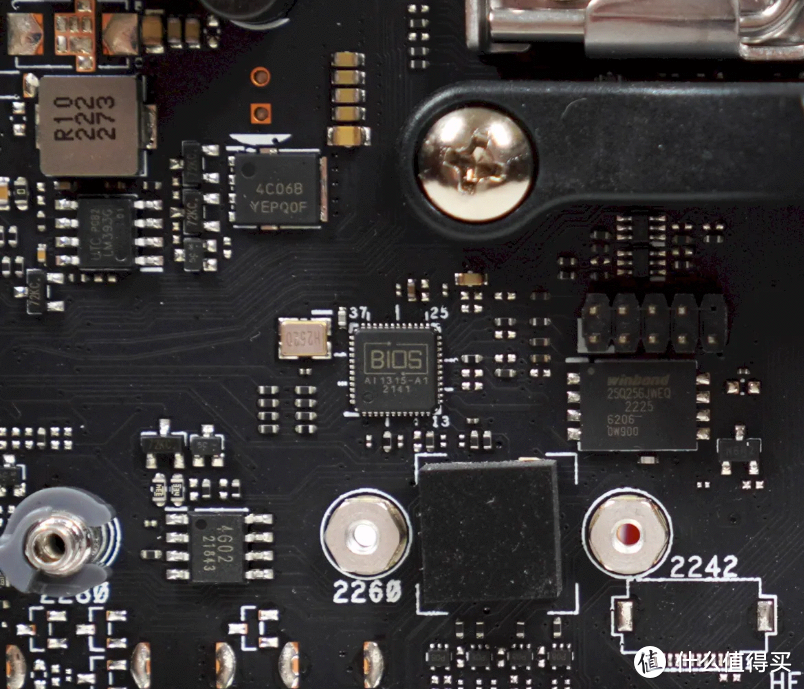

1.华硕自定制BIOS芯片-A1，负责免一键更新BIOS芯片。

1 华硕自带定制AURA 32UA0微处理器芯片，管理AURA灯光效果。

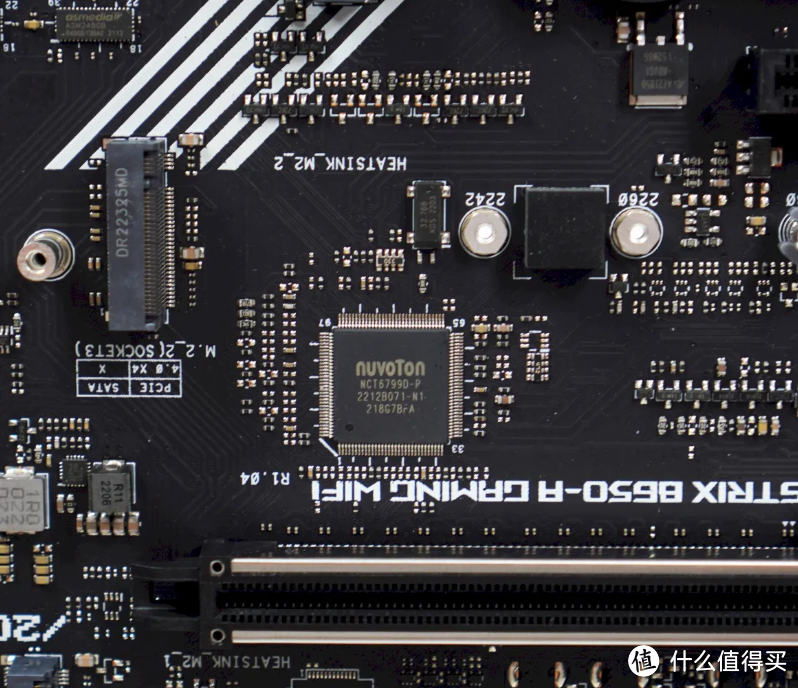

-P 芯片，具有超级 I/O 监控和多个 PWM 4 针风扇控制。

总结

ROG STRIX B650-A WIFI具有强大的规格，采用6层PCB设计，并具有1个芯片，以帮助支持PCI-e 5.0 X4 M.2 SSD，非常豪华。ROG STRIX B650-A继续保持相同的外观风格，但也加入了吃豆人元素，结合了经典和未来主义的感觉。新一代Q-设计甚至没有使用自己的X670E，可以为用户提供足够的功能和连接性，更便捷的组装体验，而I/O装甲上的小型RGB灯板满足了RGB爱好者的需求。作者
